一、概述

佳一JEB1—80/125 ARD 系列断路器（以下简称断路器）可满足不同市场客户的需求。主要用于国家电网智能电表控制保护，居民住宅、智能建筑、工业、能源等领域。

二、使用范围及说明

此断路器主要适用于交流50Hz，额定电压230V/400V，额定工作电流至80A 的电力线路设施和电气设备进行过电流保护，亦可用于不频繁的通断操作。并带有信号控制断路器闭合及断开功能，可以配合智能电表进行远程控制断路器通断。

三、型号含义及分类

四、适用工作环境及安装注意事项

1. 适用工作环境

a. 安装地点的海拔高度不超过2000 米

b. 周围空气温度不高于+40℃，不低于-5℃，24 小时内的平均温度不超35℃。
c. 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏环境绝缘和导电尘埃的地方。

d. 大气相对湿度在额定温度为+40℃时不超过50%，在较低温度下可允许有较高相对湿度；至湿月的月平均至低温度不超过+25℃；该月的月平均至大相对湿度不超过90%，并考虑到因温度变化发生在产品表面的凝露。

e. 污染等级3；

f. 安装类别III；

2. 安装注意事项

a. 本产品在安装时需按照说明书要求安装。

b. 在安装时尤其要注意零线（N）的安装位置，万不可接错。

五、主要性能技术参数

额定电压230/400
分断能力：IEC 60898/GB1096.1-2005

2. 限流等级：3

3. 远程合闸

远程自动合闸时间（tc）tc ≤ 3s

保证冲击性负载的可靠工作，延长断路器的电气寿命。

4. 上电延迟

上电延迟（td）td ≥ 4s

5. 脱扣时间

a. 延迟脱扣：0.2s ≤ t ＜ 2s；

b. 瞬时脱扣：t ＜ 0.1s。

6. 机械寿命：10000 次

7. 额定控制电源电压Us：230V，50Hz。

8. 环境

使用环境温度：-30℃至+70℃

抗湿热性：2 类 （温度55℃时，相对湿度95%）

9. 参考重量：（单位g）

10. 安装

整体模块化结构，可方便安装在DIN 标准导轨上C 型曲线，保护常规负载和配电线缆。

六、产品特性

1. 过电流脱扣特性

2. 断路器控制信号和动作状态特性

3. 热/ 电磁脱扣特性

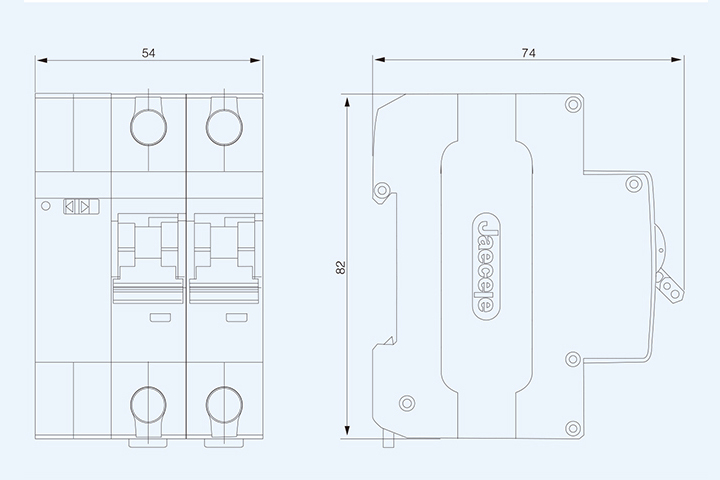

七、外形及尺寸

八、其它

1. 产品的保养与维护

2. 售后服务

3. 产品生产日期

4. 联系方式
